Механизм датчика движения

Что это такое?
Механизм датчика движения — это совокупность компонентов и принципов работы, позволяющих устройству обнаруживать перемещение объектов в зоне своего действия . По своей сути, датчик анализирует волны различных типов (акустические, оптические или радиоволны), поступающие из окружающей среды . В зависимости от того, излучает ли сенсор эти волны сам или только принимает их, датчики делятся на активные (излучают и анализируют отраженный сигнал) и пассивные (только принимают сигнал от объектов). Существуют также комбинированные типы, где одна часть устройства посылает волны, а удаленная от неё вторая — принимает их . Наиболее распространенными в мире являются пассивные инфракрасные датчики (PIR), составляющие около 50% всех применяемых сенсоров движения .

Из чего делают и как устроены?

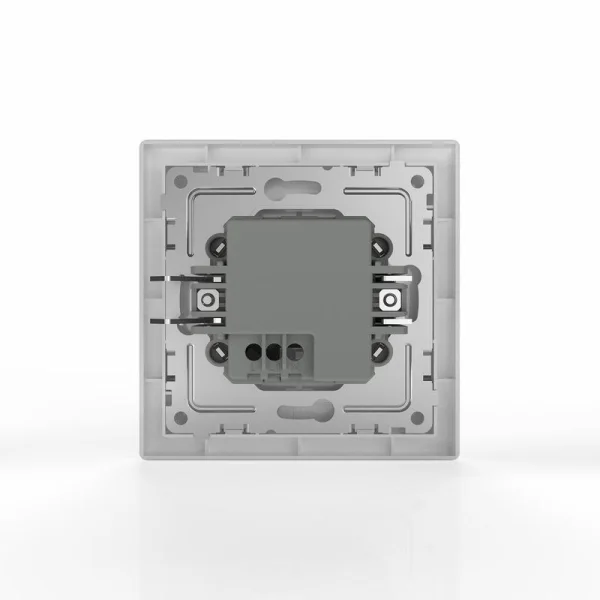

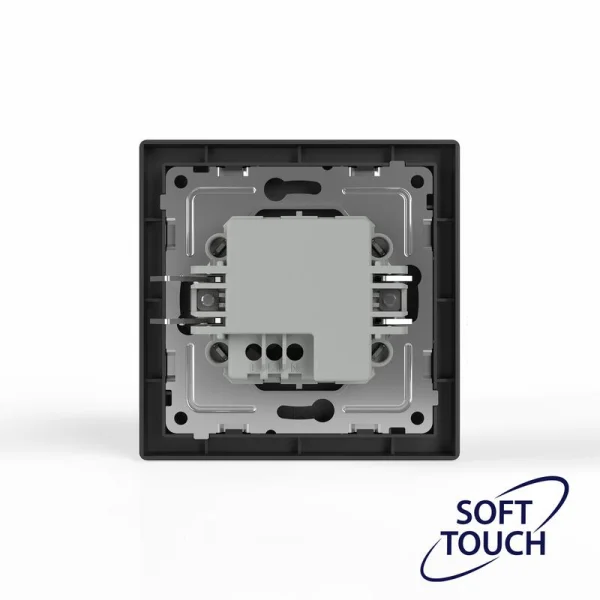

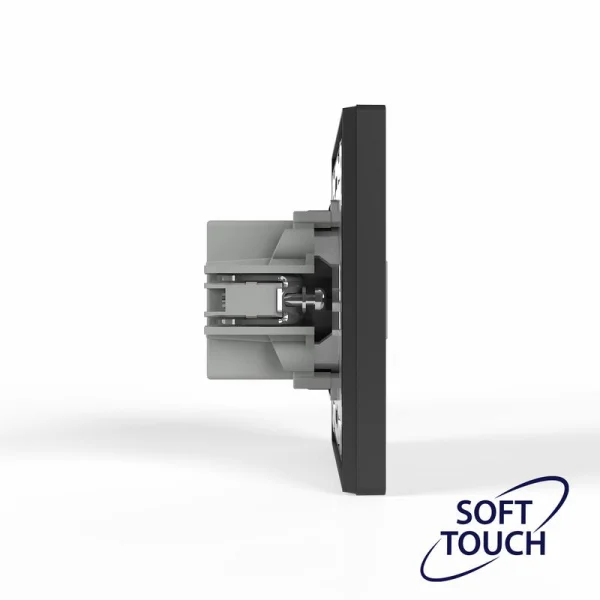

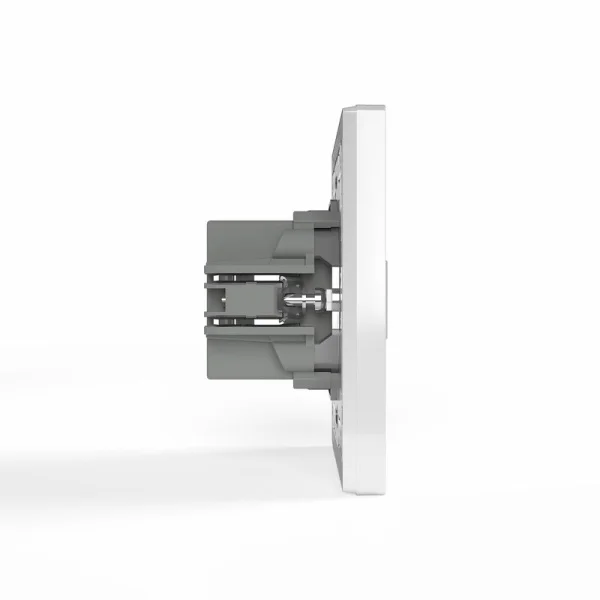

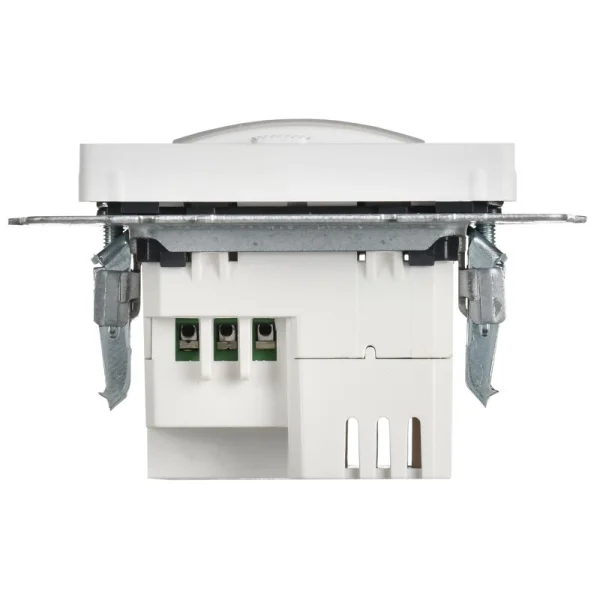

Устройство датчика движения напрямую зависит от физического принципа его работы. Основные типы включают:

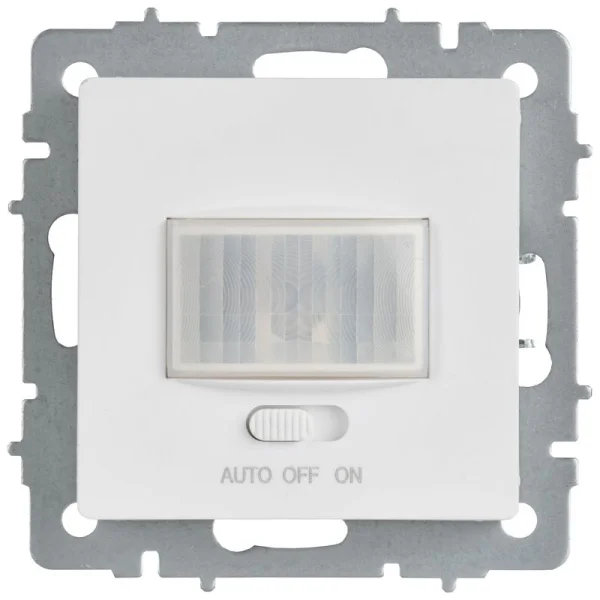

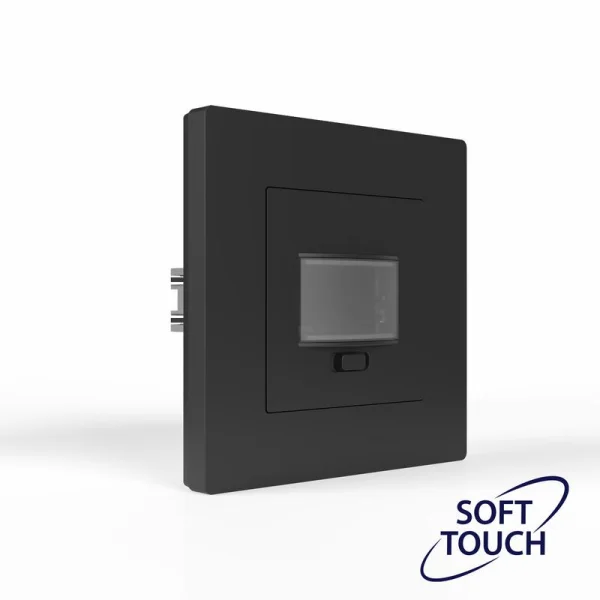

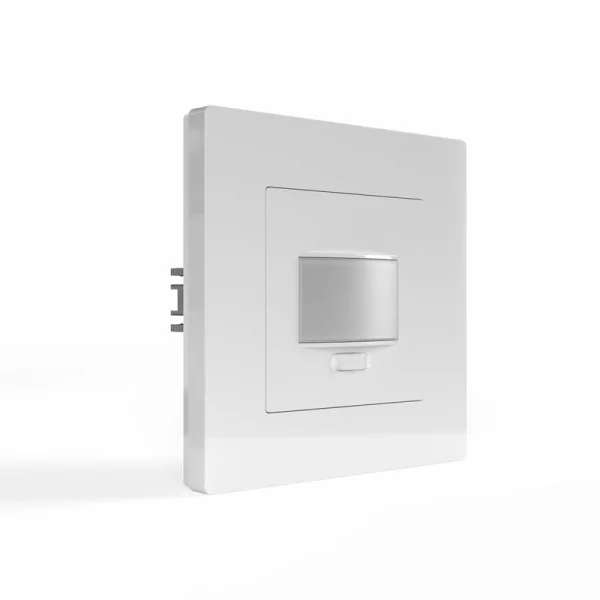

• Пассивные инфракрасные (PIR) датчики: Внутри располагаются два чувствительных пироэлектрических элемента, измеряющих поток инфракрасного (теплового) излучения . Перед ними установлена линза Френеля с характерной ячеистой структурой, которая фокусирует падающие лучи на этих сенсорах . Пространство вокруг «разбивается» на зоны, и когда тепловой объект (человек) проходит из одной зоны в другую, разница в показаниях двух элементов становится сигналом движения .
• Ультразвуковые датчики: Работают по принципу эхолокации. Специальный элемент (пьезоэлектрический излучатель) периодически излучает пачки ультразвуковых волн, которые отражаются от объектов. Датчик анализирует отраженный сигнал, и если объект движется, частота или интенсивность возвращаемой волны меняется (эффект Доплера) .
• Микроволновые (СВЧ) датчики: Принцип действия аналогичен ультразвуковым, но вместо звука используются высокочастотные электромагнитные волны. Передающая и приемная антенны (часто типа «бабочка») и СВЧ-генератор анализируют отраженный сигнал. Такие волны способны проникать через стены и неметаллические преграды .
• Фотоэлектрические датчики: Состоят из двух частей — источника света (излучателя) и фотоприемника. Когда объект перекрывает световой пучок, на приемник перестает падать свет, и датчик срабатывает .

Зачем и где это применяют?
Датчики движения используются повсеместно, от бытовых нужд до промышленной автоматизации. Основные области применения включают:

• Системы безопасности: Обнаружение нарушителей и включение охранной сигнализации или камер видеонаблюдения .
• Автоматизация зданий («умный дом»): Автоматическое включение и выключение света в подъездах, офисах и жилых комнатах при появлении человека, что способствует энергосбережению .
• Управление климатом: Включение вентиляции, отопления или кондиционеров в зависимости от присутствия людей .
• Торговля и инфраструктура: Автоматическое открывание дверей в магазинах и на вокзалах, срабатывание сантехники (краны, сушилки для рук) в общественных туалетах .
• Промышленность и робототехника: Контроль технологических процессов, управление движением роботов и обнаружение препятствий .

Интересный факт:
Первый детектор движения, работавший как охранная сигнализация, был изобретен в начале 1950-х годов Самуэлем Баньо . Он применил принципы радиолокации, разработанные к 1940-м годам, к ультразвуковым волнам. Баньо использовал эффект Доплера (разницу в частоте волн от движущегося объекта) для обнаружения вора или огня. Современные микроволновые и ультразвуковые датчики до сих пор работают на тех же базовых принципах, что и детектор движения Сэмюэля Баньо .
